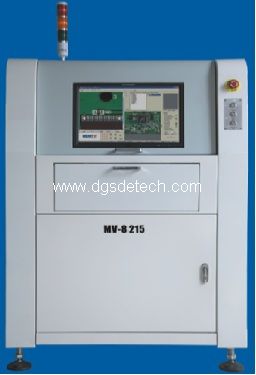

自动光学检查机(AOI) --SDE MV-8215

一、产品介绍

1、AOI原理：

运用现代光学原理及数字摄像技术对被检测物体进行实时拍摄，通过计算机和专用软件对拍摄图像进行分析处理，自动生成检测结果。

2、AOI作用：

◆AOI有效检测率：99%以上（人工检测率：70%左右）；

◆减少人工：2-4人/生产线，可提高生产效率并降低人力成本投入；

◆通过SPC功能可准确无误的统计工艺缺陷，可有效管控；

◆稳定性远远高于人工，长期使用，综合成本可明显降低；

◆可提升公司形象，并有效提高公司整体实力和竞争力。

3、善登SMT-AOI优势：

1）检测项目：

SMT贴片工艺（炉前或炉后）：缺件、错位、错件、极性反、破损、污染、少锡、多锡、短路、虚焊等。

DIP插件工艺（波峰焊焊点）：少锡、多锡、短路、虚焊、空洞等。

2）强大的检测功能（8种不同的检测算法）：

◆彩色图像学习、统计分析 ◆字符识别（OCR） ◆颜色距离分析  ◆IC桥接分析                       ◆黑白比重分析  ◆亮度分析  ◆图形相似性分析 ◆颜色立方分析

*可根据不同缺陷采用对应的方法进行分析检测，而不会采用单一的检测方法（算法）分析所有的缺陷问题。

3）其它辅助功能

◆CAD数据导入  ◆SPC统计功能   ◆操作级别管理 ◆ Barcode相机扫描（相机条码读取）◆双面自动识别检测  ◆多拼自动跳跃板检测  ◆多机互联和远程控制                  ◆自建标准图库（MPF技术）  ◆离线编程和调试系统……

4）精密的机械结构设计

◆高刚性机座，机械重心合理，运行时振动小，外观美观大方

◆精密的滚珠丝杆和直线导轨负载

◆精密的气动夹具和中央支持，运行平稳，缓冲性极高，维护方便。

◆精湛的装配技艺，确保整机的使用稳定、长寿命。

 5）、稳定的电气控制

◆“三菱”伺服驱动系统，高速、稳定成熟

◆ “LeiSai”（雷赛）成熟稳定的运动控制系统

◆ “DH”（大恒）先进的CCD数字成像和传输技术，颜色真实细腻

◆“华硕”高配置、超稳定的工业级控制电脑

◆ “APT”（西门子）稳定的各种电气配件，使用寿命长

◆ “LAAP”和“IGUS”高柔拖链电缆，使用寿命可达800-1000万次

◆“OMRON”高灵敏的光电保护开关，确保使用安全

◆  电路模块化设计，运行稳定，易维护。

6）、科学的光源设计（由本公司专业研制）

◆“YEJ”的LED，严格的工业级的波段塞选和色温、亮度挑选

◆  整体加工工艺，确保光源光照角度的准确性和散热迅速

◆  严格的半成品测试（亮度、振动）

◆  严格的老化测试（亮度、温度、振动），保证使用寿命达5万小时以上

◆  科学地利用了三色光原理，可使焊锡点呈现2.5D效果，同时还原PCB和元件本体的本来原色，图像真实细腻，可达到准确的检测目的。

二、MV-8215技术参数
