应力测试仪

设备介绍:

    机箱式测试设备，从测试通道数上分为最多64通道及32通道这两种；应变测试仪由8个采集模块构成，最多可支持64通道应变输入信号，提供64通道的并行同步采集。机箱通过USB和电脑连接，通过软件进行分析，可支持多机箱级联，支持上千通道同时采集。

  设备特性：
在采集的同时进行高速实时分析处理（FFT频谱分析，时频分析）；
采集模块化方式，每个应变/电压模块有8个采集通道，整机完整配置共64通道，可多机箱级连；
通过USB接口连接，能够在主机硬盘上存储长时间的数据；
能进行主应变、切应变、应变速率、极点图、FFT、数学运算等分析；
最高采样率为10KB/S/通道（64通道同时采样）；
操作菜单以对话框形式，简单快速。

  设备技术规格：
支持通道数：8通道、16通道、24通道、32通道、40通道、48通道、56通道、64通道
单模块通道数：8个模拟输入通道
最大采样率：10KS/s/通道
采样模式：多通道同步采样
模数变换类型：Delta-Sigma（带模拟预滤波）
支持应变式传感器电阻值：120欧姆或350欧姆
支持惠斯通电桥类型：1/4桥
转换精度：3.5062nV/V/LSB
精度增益误差：0.2%(已校准，常规测量条件25℃，±5℃
全量程范围：±62500uE
端子间过 压保护：±30V
稳定性：增益漂移6ppm/℃
数字滤波器：用户自定义低通滤波
机箱接口类型：USB2.0高速输入
供电电源：110VAC/220VAC
工作温度：－40℃～70℃
工作湿度：10%～90%RH，无凝结
防护等级：IP40
前面板接头端子：LPT快速拔插接头
外形尺寸：32.54×25.22×13.36cm

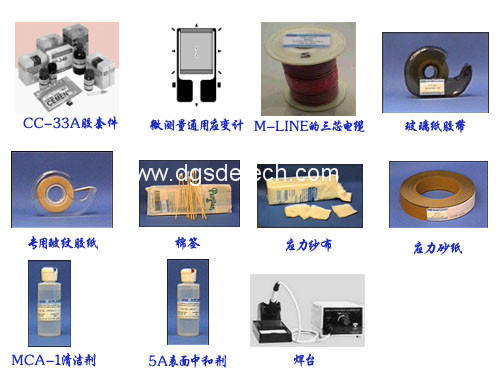

可选附件：

CB-24M-A  8通道螺栓端子连接盒，带1.5米连接线

CB-24M  8通道螺栓端子连接盒，带1.5米连接线

应变传感器（金属箔式应变片)
应变片原理：
    导体或半导体材料在外界力的作用下产生机械变形时，其电阻值相应发生变化，这种现象称之为“应变效应”。
将应变片贴在被测定物上，使其随着被测定物的应变一起伸缩，这样里面的金属箔材就随着应边伸长或缩短。很多金属在机械性地伸长或缩短时其电阻会随之变化。应变片就是应用这个原理，通过测量电阻的变化而对应变进行测定。

应变式传感器优点：
测量应变的灵敏度和精度高
尺寸小、重量轻
结构简单、使用方便
测量范围大
适用性强
便于多点测量
品种多，工艺较成熟

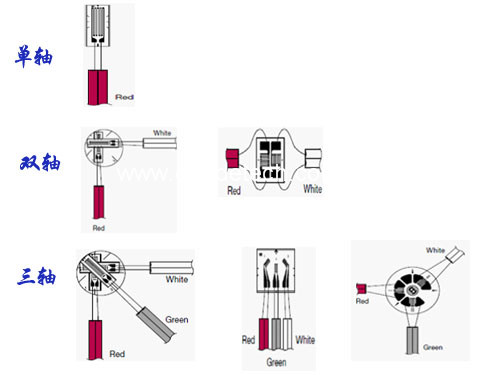

常见的应变片：
